製品一覧
その他周辺機器

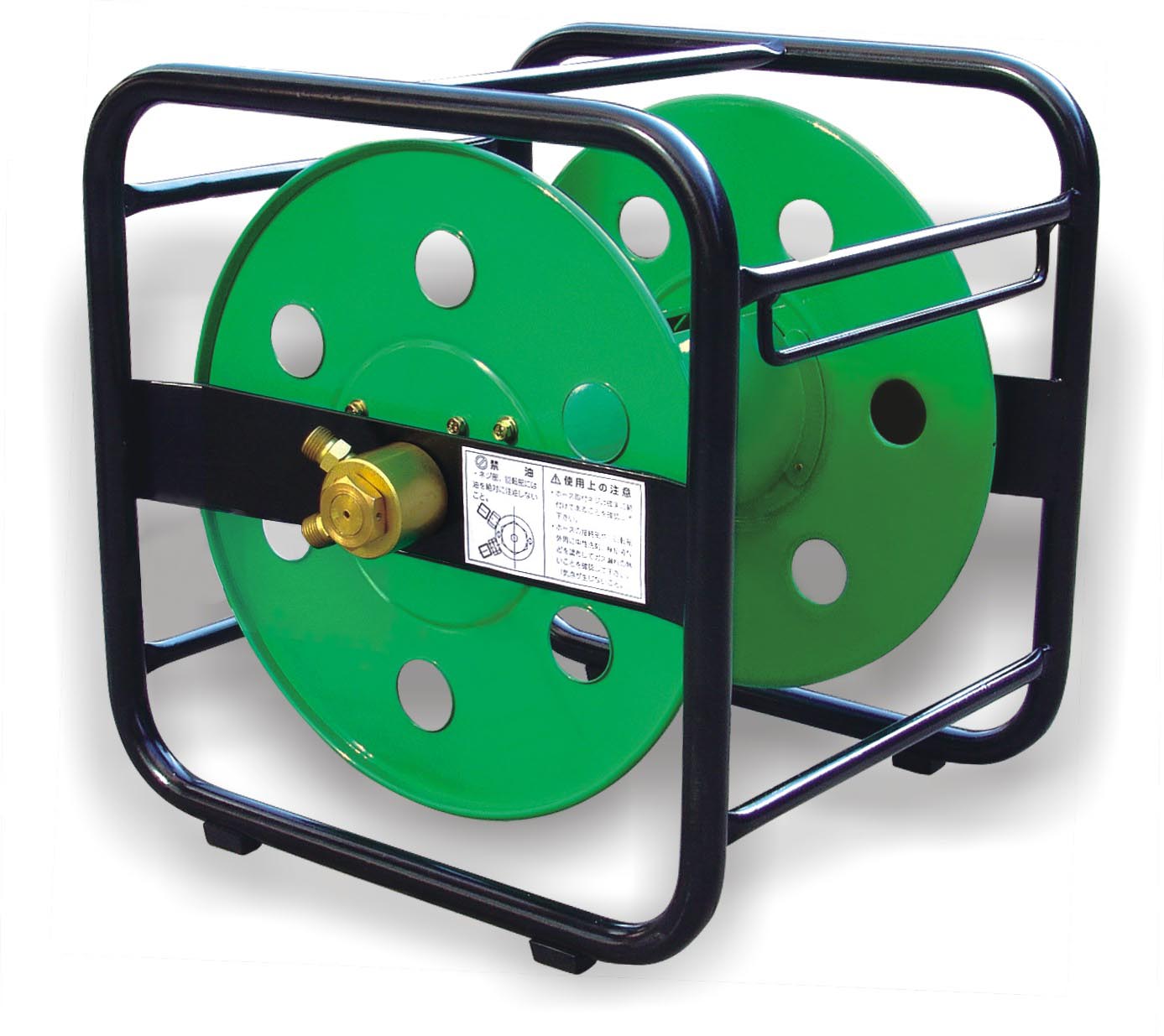

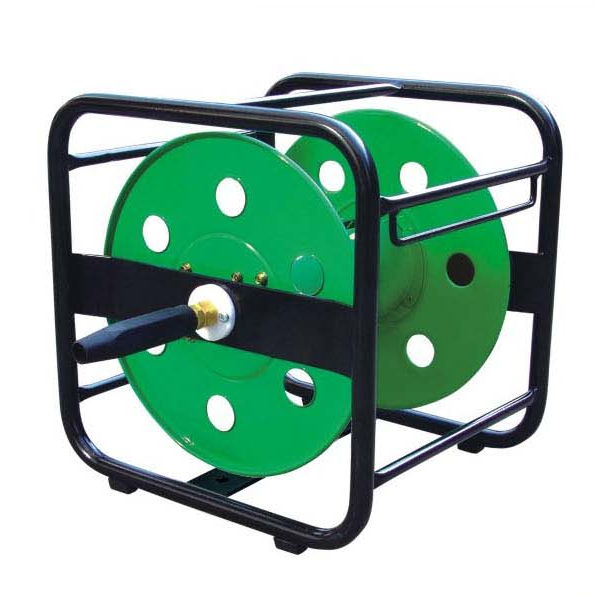

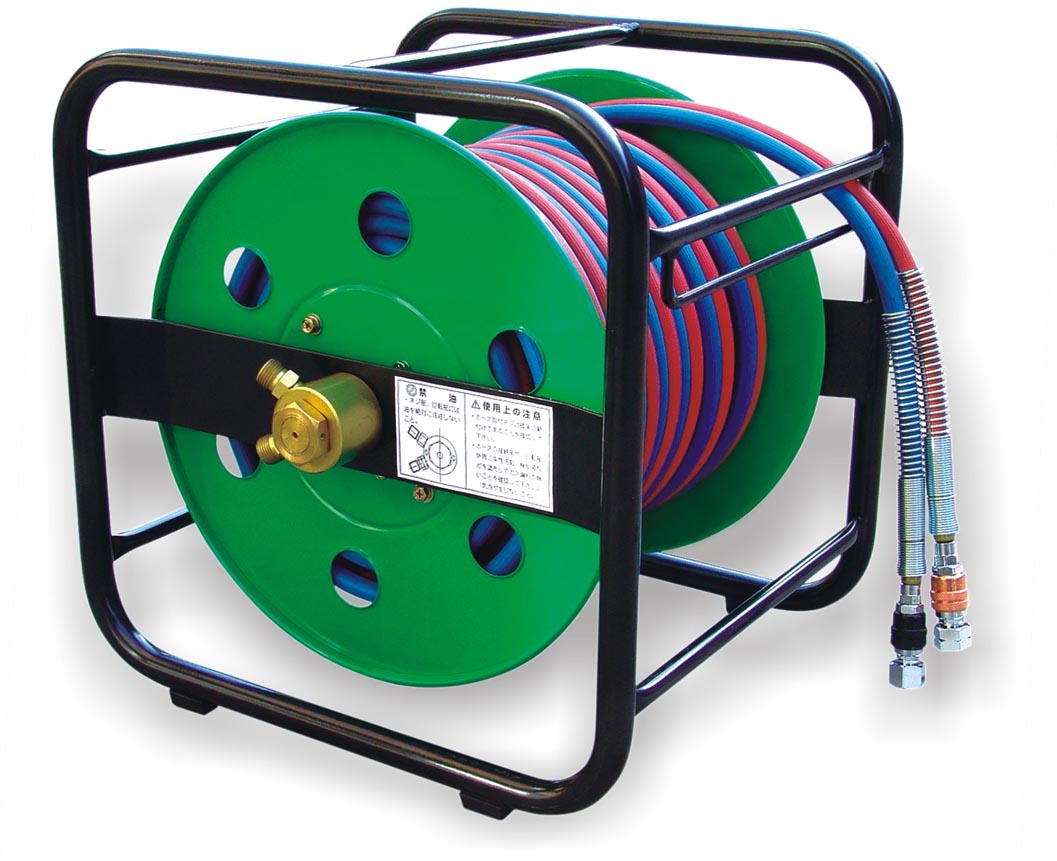

スリームドラム ガスホース用
|
[SDG-0R] スリームドラム ガスホース用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 二次側接続方法 | ― | ホース長さ(m) | ― | |||||||||||||||||||||||||||||||||||||
| 横幅×高さ×奥行×巻取り幅（ｍｍ) | 330×370×380×225 | 重量 | 6.6kg | |||||||||||||||||||||||||||||||||||||
|
[SDG-10R] スリームドラム ガスホース用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 二次側接続方法 | サンロック付/ユポロック付 | ホース長さ(m) | 10m | |||||||||||||||||||||||||||||||||||||
| 横幅×高さ×奥行×巻取り幅（ｍｍ) | 330×370×380×225 | 重量 | 8.5kg | |||||||||||||||||||||||||||||||||||||
|
[SDG-20R] スリームドラム ガスホース用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 二次側接続方法 | サンロック付/ユポロック付 | ホース長さ(m) | 20m | |||||||||||||||||||||||||||||||||||||
| 横幅×高さ×奥行×巻取り幅（ｍｍ) | 330×370×380×225 | 重量 | 10.9kg | |||||||||||||||||||||||||||||||||||||
|
[SDG-30R] スリームドラム ガスホース用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 二次側接続方法 | サンロック付/ユポロック付 | ホース長さ(m) | 30m | |||||||||||||||||||||||||||||||||||||
| 横幅×高さ×奥行×巻取り幅（ｍｍ) | 330×370×380×225 | 重量 | 10.9kg | |||||||||||||||||||||||||||||||||||||
|
[SDG-FR] スリームドラム ガスホース用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 二次側接続方法 | ― | ホース長さ(m) | ― | |||||||||||||||||||||||||||||||||||||
| 横幅×高さ×奥行×巻取り幅（ｍｍ) | 410×370×380×300 | 重量 | 6.9kg | |||||||||||||||||||||||||||||||||||||
|
[SDG-FR50m] スリームドラム ガスホース用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 二次側接続方法 | サンロック付/ユポロック付 | ホース長さ(m) | 50m | |||||||||||||||||||||||||||||||||||||
| 横幅×高さ×奥行×巻取り幅（ｍｍ) | 410×370×380×300 | 重量 | 18.2kg | |||||||||||||||||||||||||||||||||||||
スリームドラム 電気溶接 電線用
|
[SDC-0R] スリームドラム 電気溶接 電線用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 横幅×高さ×奥行×巻取り幅（mm） | 330×370×380×225 | 重量(空リール時)(kg) | 6.5 | |||||||||||||||||||||||||||||||||||||
| 溶接電線巻取り能力22ｍ㎡ | 70m (21kg) | 溶接電線巻取り能力38ｍ㎡ | 50m (25kg) | |||||||||||||||||||||||||||||||||||||
|
[SDC-FR] スリームドラム 電気溶接 電線用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 横幅×高さ×奥行×巻取り幅（mm） | 410×370×380 ×300 | 重量(空リール時)(kg) | 6.8 | |||||||||||||||||||||||||||||||||||||
| 溶接電線巻取り能力22ｍ㎡ | 90m (27kg) | 溶接電線巻取り能力38ｍ㎡ | 65m (32kg) | |||||||||||||||||||||||||||||||||||||

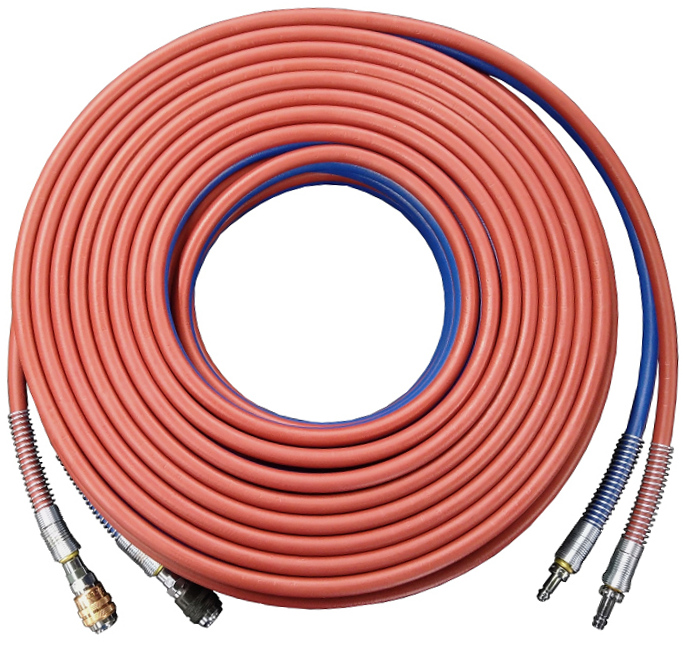

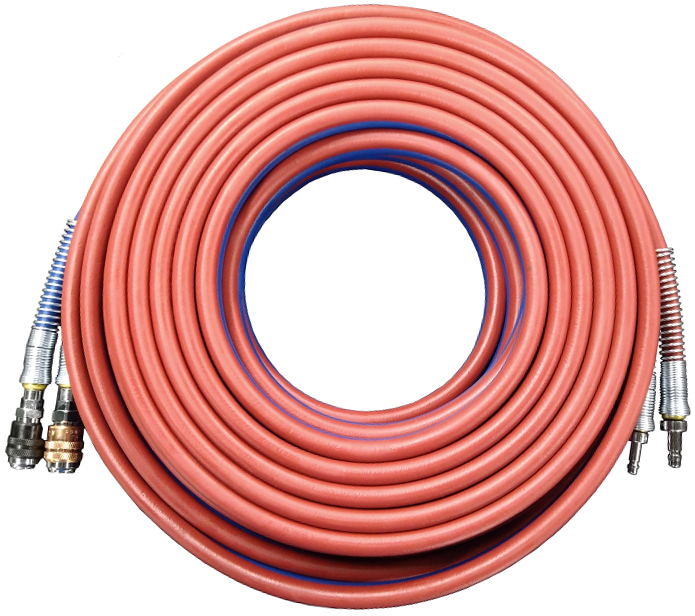

ライトホース
|
[ライトホース] ライトホースG型10ｍ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 青色：酸素 赤色：アセチレン | ホース長さ(m) | 10 | |||||||||||||||||||||||||||||||||||||
| ホース内径(mm) | 5.0×5.0 | 接続継手 | サンロック、ユポロック | |||||||||||||||||||||||||||||||||||||
|
[ライトホース] ライトホースG型20ｍ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 青色：酸素 赤色：アセチレン | ホース長さ(m) | 20 | |||||||||||||||||||||||||||||||||||||
| ホース内径(mm) | 5.0×5.0 | 接続継手 | サンロック、ユポロック | |||||||||||||||||||||||||||||||||||||
|
[ライトホース] ライトホースG型30ｍ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 青色：酸素 赤色：アセチレン | ホース長さ(m) | 30 | |||||||||||||||||||||||||||||||||||||
| ホース内径(mm) | 5.0×5.0 | 接続継手 | サンロック、ユポロック | |||||||||||||||||||||||||||||||||||||
|
[ライトホース] ライトホースG型50ｍ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 青色：酸素 赤色：アセチレン | ホース長さ(m) | 50 | |||||||||||||||||||||||||||||||||||||
| ホース内径(mm) | 5.0×5.0 | 接続継手 | サンロック、ユポロック | |||||||||||||||||||||||||||||||||||||
サンロック
○ホース内径種類：酸素ガス用 φ5 φ6 φ8、可燃ガス用 φ5 φ9、バンドノン φ5のみ
○品番説明「V」（バルブソケット）は着脱時にガス流体をとめる事ができます。
「P」（プラグ）は着脱時にガス流体を止める事ができません。
その為ガス流体は必ずバルブソケット側からプラグ側に流して下さい。
「1」「3」酸素ガス用 「2」「4」可燃ガス用 「Z」逆止弁付
○「FP-1」「FP-3」「FV-1」「FV-3」はCO2、Ar用です。専用ホースを使用してください。
○品番説明「V」（バルブソケット）は着脱時にガス流体をとめる事ができます。
「P」（プラグ）は着脱時にガス流体を止める事ができません。
その為ガス流体は必ずバルブソケット側からプラグ側に流して下さい。
「1」「3」酸素ガス用 「2」「4」可燃ガス用 「Z」逆止弁付
○「FP-1」「FP-3」「FV-1」「FV-3」はCO2、Ar用です。専用ホースを使用してください。
|

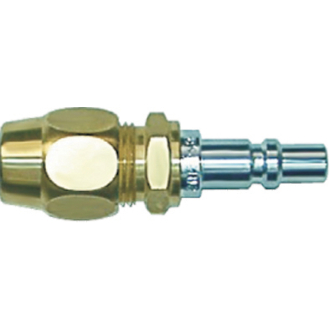

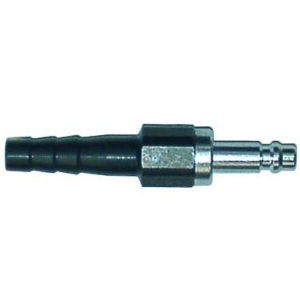

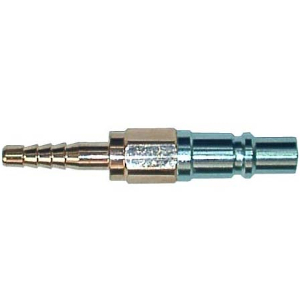

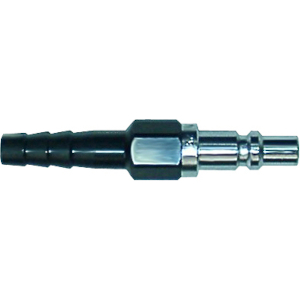

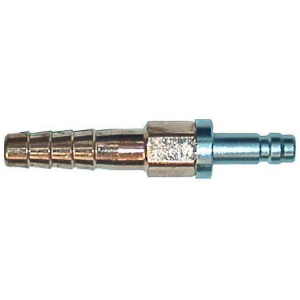

[AP-1(太径)] ホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ8 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[AP－1(細径)] ホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|

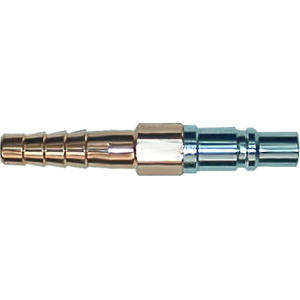

[AP-2(太径)] ホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ9 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[AP-2(細径)] ホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|

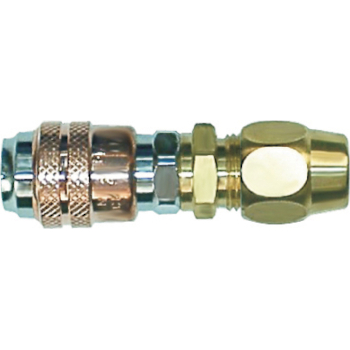

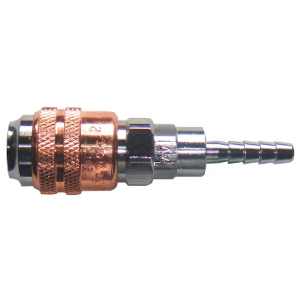

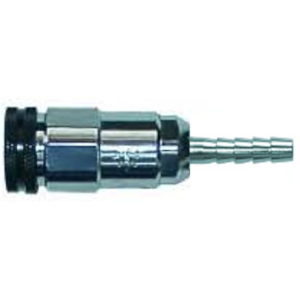

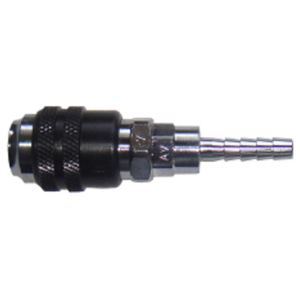

[AV-1(太径)] ホース出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ8 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[AV-1(細径)] ホース出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[AV-2(太径)] ホース出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ9 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[AV-2(細径)] ホース出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[OP-1] 溶断器入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 溶断器入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[OP-2] 溶断器入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 溶断器入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)袋ナット | |||||||||||||||||||||||||||||||||||||||
|

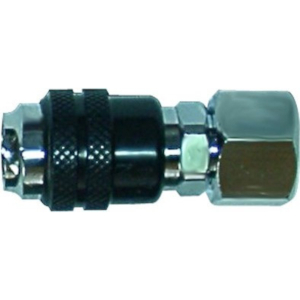

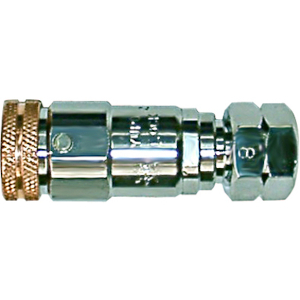

[GV-1] 調整器出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 調整器出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[GV-2] 調整器出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 調整器出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)袋ナット | |||||||||||||||||||||||||||||||||||||||
|

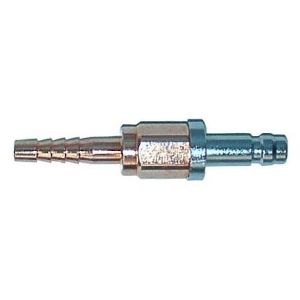

[ZAP-1(太径)] 逆止弁付きホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ8 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[ZAP-1(細径)] 逆止弁付きホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[ZAP-2(太径)] 逆止弁付きホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ9 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[ZAP-2(細径)] 逆止弁付きホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[ZOP-1] 逆止弁付き溶断器入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 溶断器入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[ZOP-2] 逆止弁付き溶断器入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 溶断器入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)袋ナット | |||||||||||||||||||||||||||||||||||||||
|

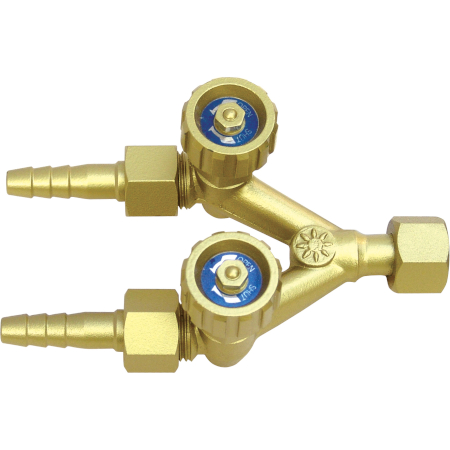

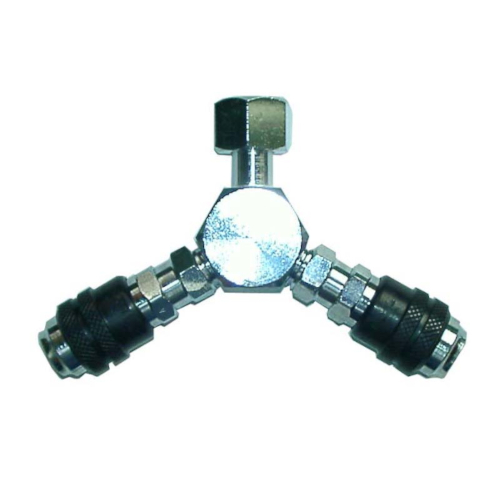

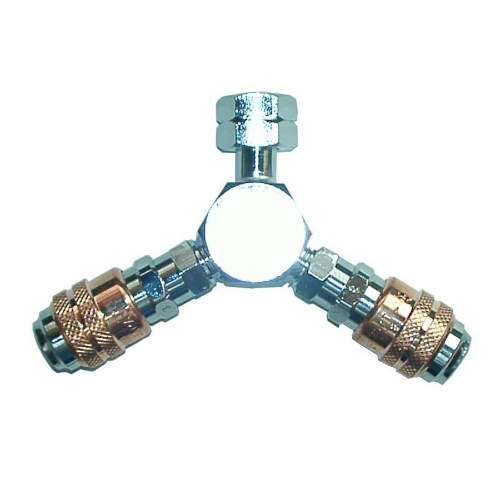

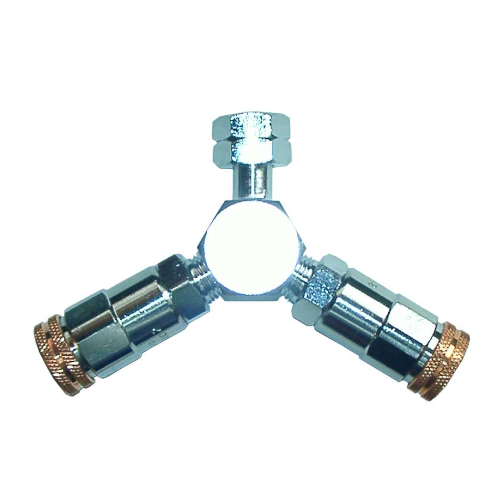

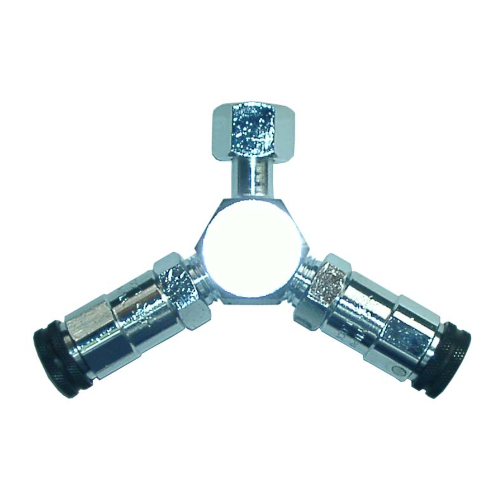

[BV-1] 分岐用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 分岐用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[BV-2] 分岐用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 分岐用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)袋ナット | |||||||||||||||||||||||||||||||||||||||
|

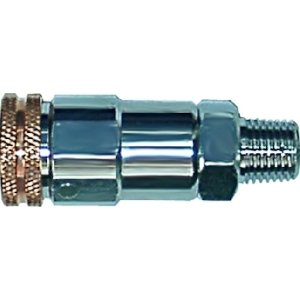

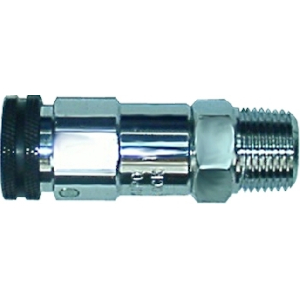

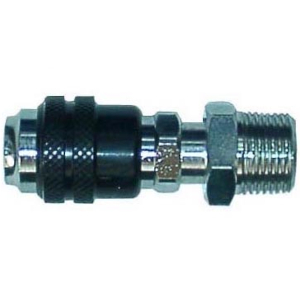

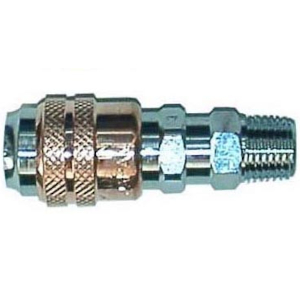

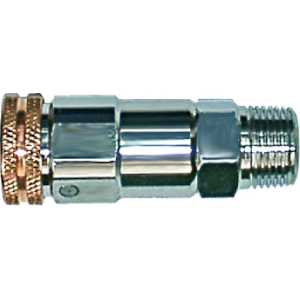

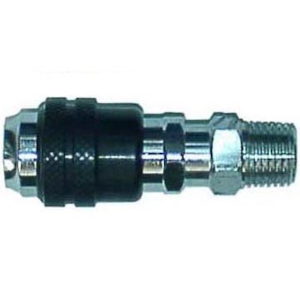

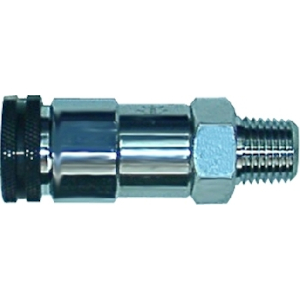

[LV-1] 配管用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 配管用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | R1/4 | |||||||||||||||||||||||||||||||||||||||
|

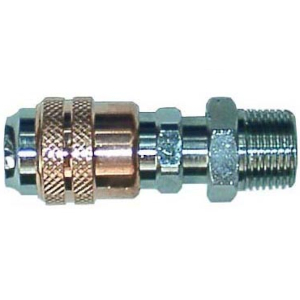

[LV-2] 配管用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 配管用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | R1/4 | |||||||||||||||||||||||||||||||||||||||
|
[LV-3] 配管用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 配管用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | R3/8 | |||||||||||||||||||||||||||||||||||||||
|
[LV-4] 配管用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 配管用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | R3/8 | |||||||||||||||||||||||||||||||||||||||
|

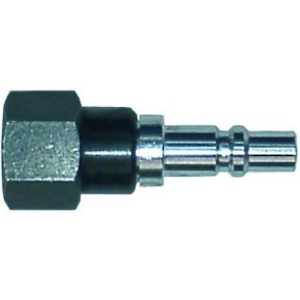

[PN-1] ナット用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ナット用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[PN-2] ナット用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ナット用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)プラグネジ | |||||||||||||||||||||||||||||||||||||||
|

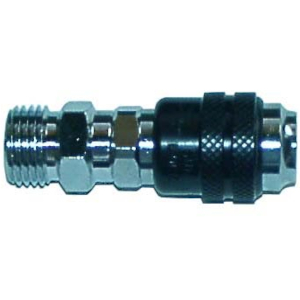

[VN-1] ナット用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ナット用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[VN-2] ナット用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ナット用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)プラグネジ | |||||||||||||||||||||||||||||||||||||||
|

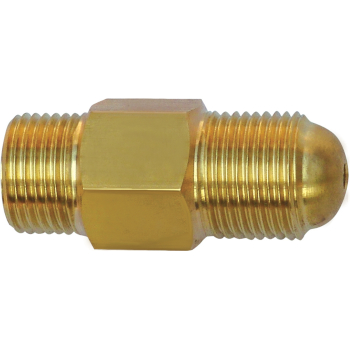

[N-1] ナット用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ナット用 | |||||||||||||||||||||||||||||||||||||
| タイプ | 両端プラグネジ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | 両端 M16×1.5(右)プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[N-2] ナット用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ナット用 | |||||||||||||||||||||||||||||||||||||
| タイプ | 両端プラグネジ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | 両端 M16×1.5(左)プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[FP-1] 送給装置用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 炭酸ガス、アルゴン | 用途 | 送給装置用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M12×1.0(右)ソケットネジ | |||||||||||||||||||||||||||||||||||||||
|
[FP-3] 送給装置用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 炭酸ガス、アルゴン | 用途 | 送給装置用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | 9/16-18 UNF ソケットネジ | |||||||||||||||||||||||||||||||||||||||
|

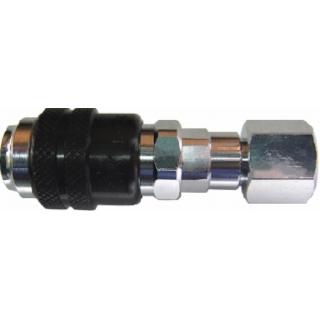

[FV-1] 流量計用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 炭酸ガス、アルゴン | 用途 | 流量計用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M12×1.0(右)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[FV-3] 流量計用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 炭酸ガス、アルゴン | 用途 | 流量計用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | 9/16-18 UNF 袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[AP-1φ6] ホース中間用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 炭酸ガス、アルゴン | 用途 | ホース中間用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ6 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[AV-1φ6] ホース中間用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 炭酸ガス、アルゴン | 用途 | ホース中間用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ6 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[MAP-1] バンドノン プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | バンドノン | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[MAP-2] バンドノン プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | バンドノン | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|

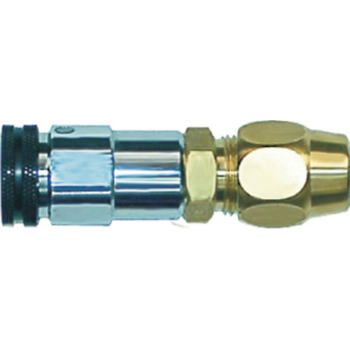

[MAV-1] バンドノン バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | バンドノン | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[MAV-2] バンドノン バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | バンドノン | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|

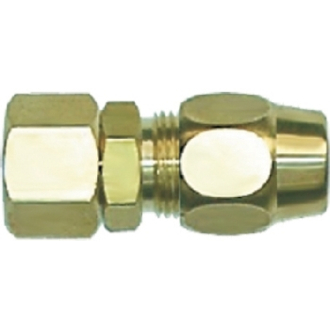

[MOP-1] バンドノン ナット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | バンドノン | |||||||||||||||||||||||||||||||||||||
| タイプ | 袋ナット | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[MOP-2] バンドノン ナット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | バンドノン | |||||||||||||||||||||||||||||||||||||
| タイプ | 袋ナット | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)袋ナット | |||||||||||||||||||||||||||||||||||||||
ユポロック
|

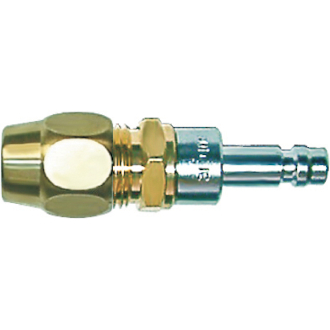

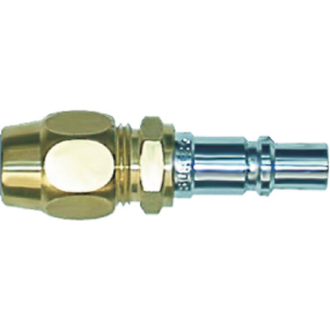

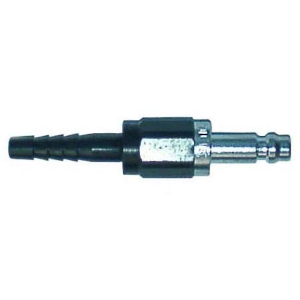

[HP-1(太径)] ホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ8 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[HP-1(細径)] ホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[HP-2(太径)] ホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ9 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[HP-2(細径)] ホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|

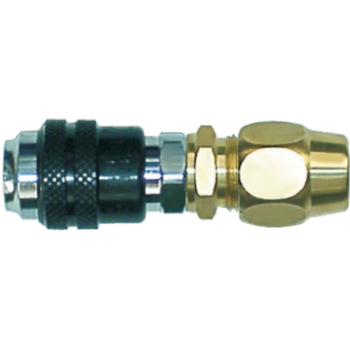

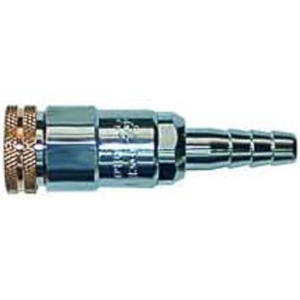

[HV-1(太径)] ホース出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ8 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[HV-1(細径)] ホース出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|

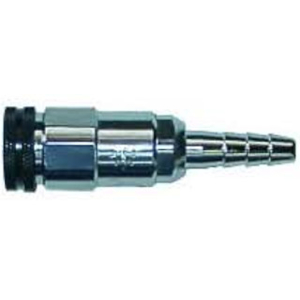

[HV-2(太径)] ホース出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ9 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[HV-2(細径)] ホース出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|

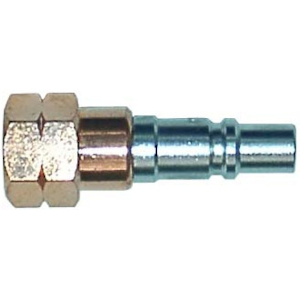

[TP-1] 溶断器入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 溶断器入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[TP-2] 溶断器入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 溶断器入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[RV-1] 調整器出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 調整器出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[RV-2] 調整器出口用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 調整器出口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[ZHP-1(太径)] 逆止弁付きホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ8 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[ZHP-1(細径)] 逆止弁付きホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[ZHP-2(太径)] 逆止弁付きホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ9 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[ZHP-2(細径)] 逆止弁付きホース入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ホース入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[ZTP-1] 逆止弁付き溶断器入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 溶断器入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[ZTP-2] 逆止弁付き溶断器入口用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 溶断器入口用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[YV-1] 分岐用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 分岐用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[YV-2] 分岐用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 分岐用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)袋ナット | |||||||||||||||||||||||||||||||||||||||
|
[KV-1] 配管用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 配管用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | R1/4 | |||||||||||||||||||||||||||||||||||||||
|
[KV-2] 配管用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 配管用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | R1/4 | |||||||||||||||||||||||||||||||||||||||
|
[KV-3] 配管用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | 配管用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | R3/8 | |||||||||||||||||||||||||||||||||||||||
|
[KV-4] 配管用バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | 配管用 | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | R3/8 | |||||||||||||||||||||||||||||||||||||||
|

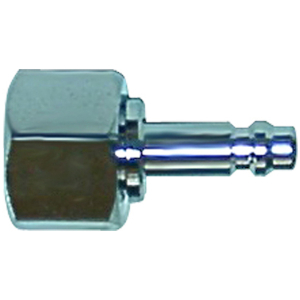

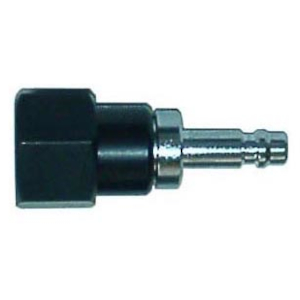

[HPN-1] ナット用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | ナット用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(右)プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[HPN-2] ナット用プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | ナット用 | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | - | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | M16×1.5(左)プラグネジ | |||||||||||||||||||||||||||||||||||||||
|
[MHP-1] バンドノン プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | バンドノン | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[MHP-2] バンドノン プラグ
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | バンドノン | |||||||||||||||||||||||||||||||||||||
| タイプ | プラグ | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|

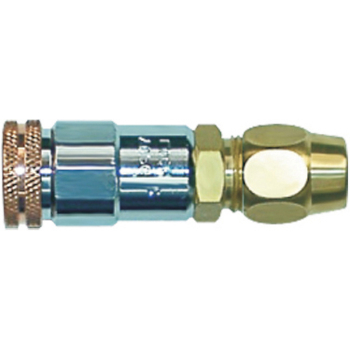

[MHV-1] バンドノン バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 用途 | バンドノン | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||
|
[MHV-2] バンドノン バルブソケット
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 可燃性ガス | 用途 | バンドノン | |||||||||||||||||||||||||||||||||||||
| タイプ | バルブソケット | ホース内径(ｍｍ) | φ5 | |||||||||||||||||||||||||||||||||||||
| ネジ寸法 | - | |||||||||||||||||||||||||||||||||||||||

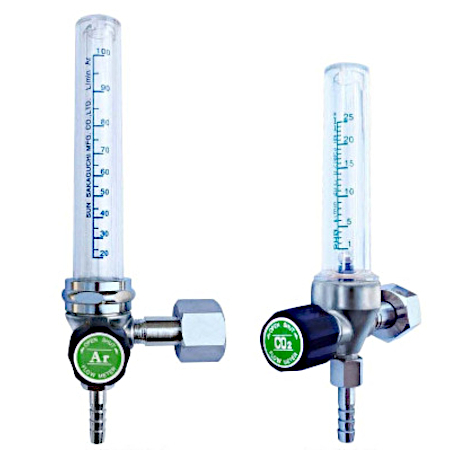

流量計
|

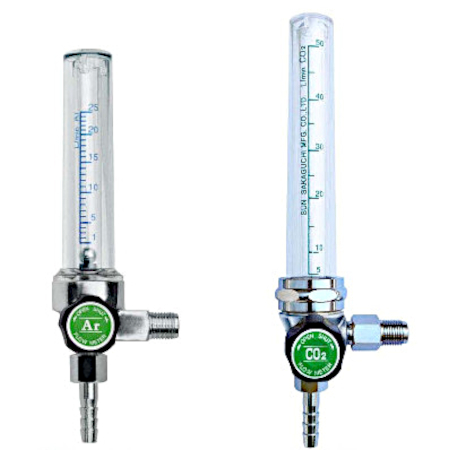

[FH1/4-□□] 調整器用流量計
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口方向 | 横面入口 | 入口ネジ寸法 | G1/4（右）プラグネジ | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | M12×1.0（右）プラグネジ | 適用ガス | Ar、CO2、N2 | |||||||||||||||||||||||||||||||||||||
| 流量 | 25ℓ/min、50ℓ/min、100ℓ/min ※ | |||||||||||||||||||||||||||||||||||||||
|
[FH（FB）U-□□] 配管用流量計
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口方向 | 横面入口（H）、背面入口（B） | 入口ネジ寸法 | 3/4-16UNF（右）袋ナット | |||||||||||||||||||||||||||||||||||||
| 出口ネジ寸法 | M12×1.0（右）プラグネジ | 適用ガス | Ar、CO2、N2 | |||||||||||||||||||||||||||||||||||||
| 流量 | 25ℓ/min、50ℓ/min、100ℓ/min ※ | |||||||||||||||||||||||||||||||||||||||
逆火防止器（乾式安全器）
|
[G-1] 乾式逆火防止器 G-1
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素 | 標準流量(㎥/ｈ) | 25 | |||||||||||||||||||||||||||||||||||||
| 全長(mm) | 90 | 重量(g) | 250 | |||||||||||||||||||||||||||||||||||||
| 入口ネジ寸法 | M16×1.5(右)袋ナット | 出口ネジ寸法 | M16×1.5(右)プラグネジ | |||||||||||||||||||||||||||||||||||||
|
[G-2] 乾式逆火防止器 G-2
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | アセチレン、プロパン | 標準流量(㎥/ｈ) | 2 | |||||||||||||||||||||||||||||||||||||
| 全長(mm) | 90 | 重量(g) | 250 | |||||||||||||||||||||||||||||||||||||
| 入口ネジ寸法 | M16×1.5(左)袋ナット | 出口ネジ寸法 | M16×1.5(左)プラグネジ | |||||||||||||||||||||||||||||||||||||
|
[G-5] 乾式逆火防止器 G-5
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | アセチレン、プロパン | 標準流量(㎥/ｈ) | 6 | |||||||||||||||||||||||||||||||||||||
| 全長(mm) | 120 | 重量(g) | 660 | |||||||||||||||||||||||||||||||||||||
| 入口ネジ寸法 | M16×1.5(左)袋ナット | 出口ネジ寸法 | M16×1.5(左)プラグネジ | |||||||||||||||||||||||||||||||||||||
吸入バルブ
|

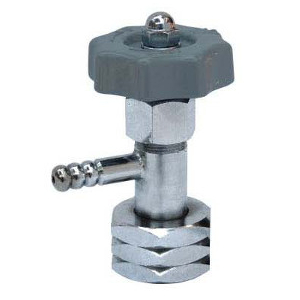

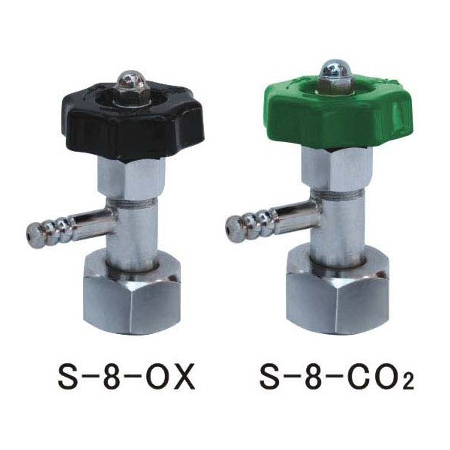

[S-8] 吸入バルブ 酸素・不活性ガス用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素、窒素、炭酸ガス、アルゴン | 使用圧力(MPa) | 15 | |||||||||||||||||||||||||||||||||||||
| 入口ネジ寸法 | W22-14(右)袋ナット | 出口形状 | ホース口φ8 | |||||||||||||||||||||||||||||||||||||
| 全長(全開時)(ｍｍ) | 760 | 重量(g) | 200 | |||||||||||||||||||||||||||||||||||||
|
[S-8-He] 吸入バルブ ヘリウム用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | ヘリウム | 使用圧力(MPa) | 15 | |||||||||||||||||||||||||||||||||||||
| 入口ネジ寸法 | W21-14(左)袋ナット | 出口形状 | ホース口φ8 | |||||||||||||||||||||||||||||||||||||
| 全長(全開時)(ｍｍ) | 760 | 重量(g) | 200 | |||||||||||||||||||||||||||||||||||||
|

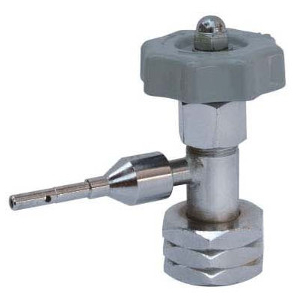

[Ｎ-15-Ｈｅ] 吸入バルブ ヘリウム用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | ヘリウム | 使用圧力(MPa) | 15 | |||||||||||||||||||||||||||||||||||||
| 入口ネジ寸法 | Ｗ21-14(左)袋ナット | 出口形状 | 先端φ4.5mm | |||||||||||||||||||||||||||||||||||||
| 全長(全開時)(ｍｍ) | 760 | 重量(g) | 220 | |||||||||||||||||||||||||||||||||||||
|

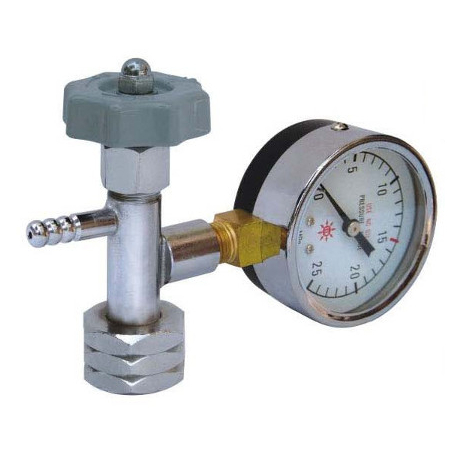

[Ｓ-8Ｈ] 吸入バルブ 圧力計付 酸素・不活性ガス用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | 酸素、窒素、炭酸ガス、アルゴン | 使用圧力(MPa) | 15 | |||||||||||||||||||||||||||||||||||||
| 入口ネジ寸法 | W22-14(右)袋ナット | 出口形状 | ホース口φ8 | |||||||||||||||||||||||||||||||||||||
| 全長(全開時)(ｍｍ) | 970 | 重量(g) | 420 | |||||||||||||||||||||||||||||||||||||
|
[Ｓ-8Ｈ-Ｈｅ] 吸入バルブ 圧力計付 ヘリウム用
|
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用ガス | ヘリウム | 使用圧力(MPa) | 15 | |||||||||||||||||||||||||||||||||||||
| 入口ネジ寸法 | W21-14(左)袋ナット | 出口形状 | ホース口φ8 | |||||||||||||||||||||||||||||||||||||
| 全長(全開時)(ｍｍ) | 970 | 重量(g) | 420 | |||||||||||||||||||||||||||||||||||||
その他周辺機器
|
[YB-1] 二又バルブ 酸素用
|
|---|
|
[YB-2] 二又バルブ アセチレン用
|
|---|
|

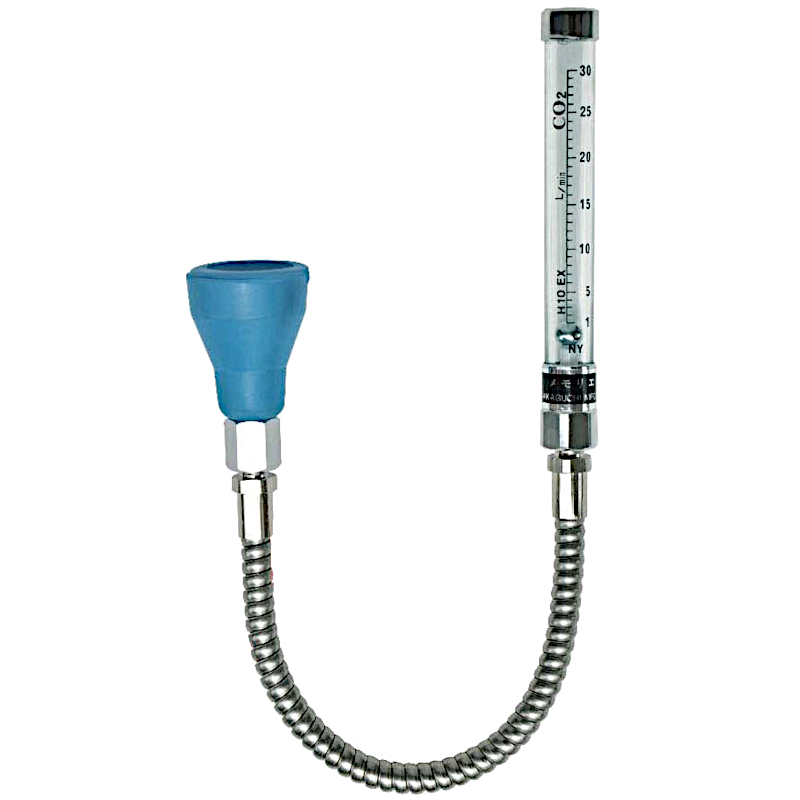

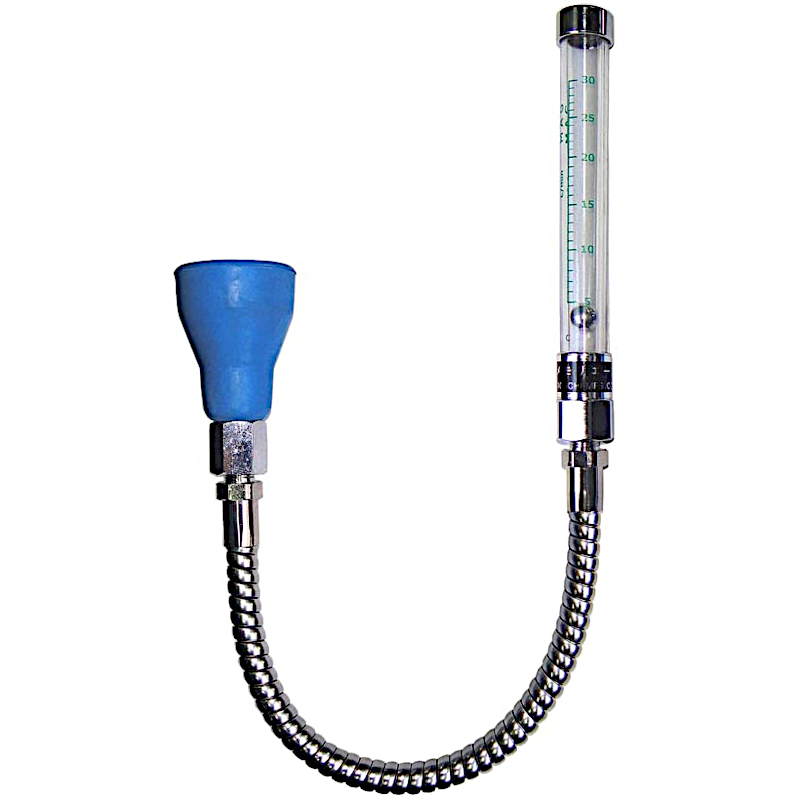

[R-8TF CO2] メモリエース CO2 30L用
|
|---|
|
[R-TF MAG] メモリエース MAG 30L用
|
|---|
|

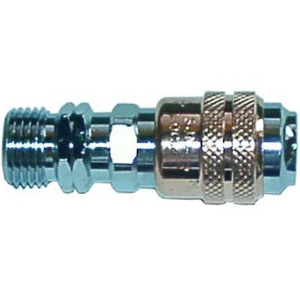

[CC-1] 変換ソケット
|
|---|
|
[CC-2] 変換ニップル
|
|---|
|

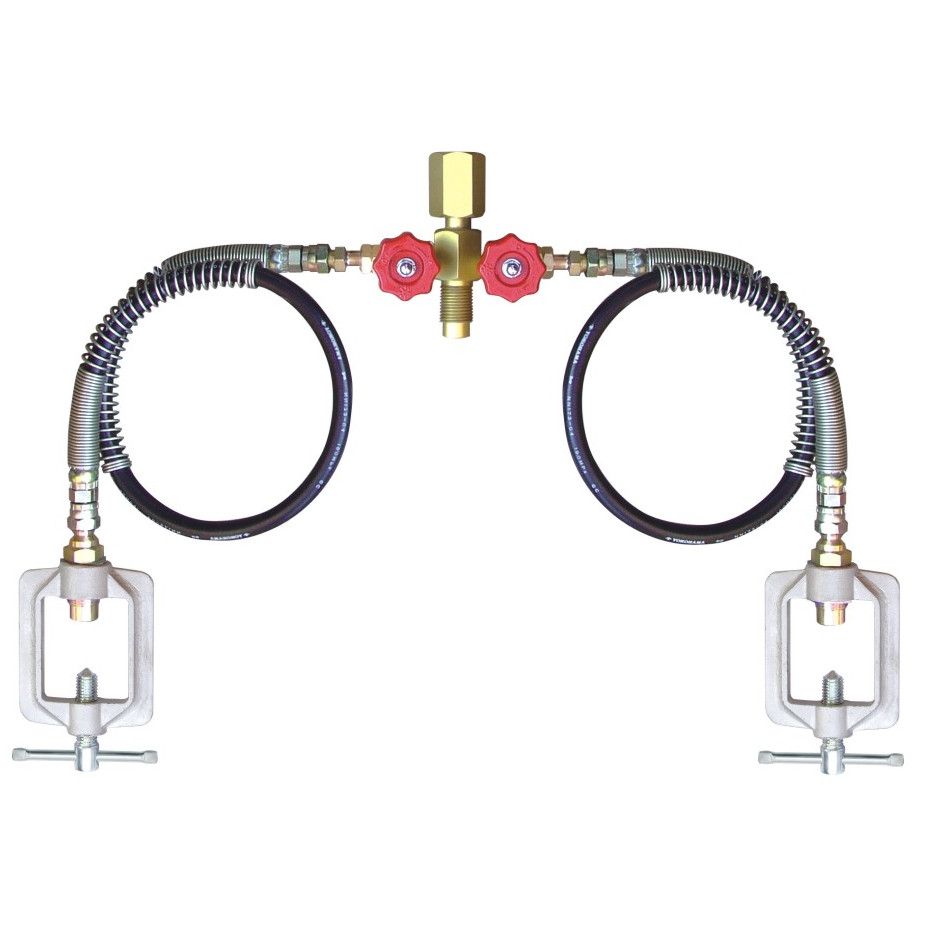

[AS-03] アセチレン集合三方弁セット
|
|---|
|

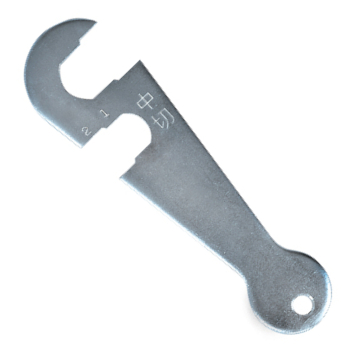

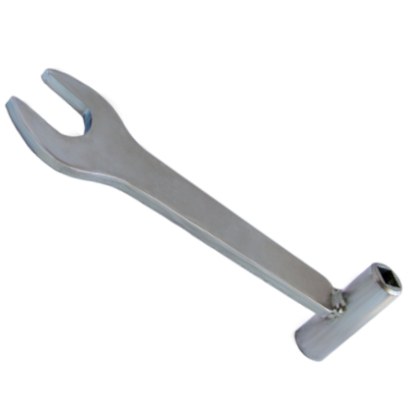

[中切・Ａ切火口締付用] 革新スパナ
|
|---|
|
[ボンベ開閉用] ボンベ開閉用スパナ
|
|---|
